碳化硅陶瓷微反應器帶來一場新的革命

文章出處：原創網責任編輯：胡尊芳作者：胡尊芳人氣：-發表時間：2017-03-30 13:37:00【大中小】

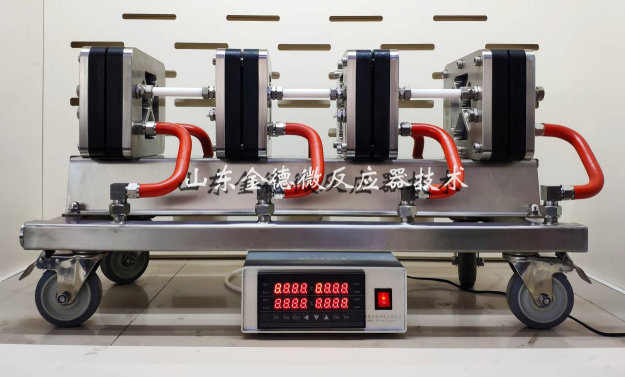

JD-SSIC碳化硅微通道反應器

一、產品概述

JDSSIC反應器芯片為無壓燒結碳化硅材質，具有極強的耐化學腐蝕性和極佳的導熱率，可處理包括氫氟酸、KOH等強腐蝕性物質，其高導熱率決定了其具有極佳的換熱效率，極大改善了反應過程的傳熱條件，加快了反應效率。反應器外部支架為不銹鋼材質，帶有特制隔熱保溫層，可有利于節能降耗以及更精準的控溫。

二、產品特點

1、反應器芯片原材料為亞微米級高純碳化硅，純度99.5%以上，采用無壓燒結工藝經2150度燒制，并經精密加工而成；

2、單組反應器單元為多片式結構，采用專利技術高溫鍵合成一個整體，徹底消除了泄露風險。芯片自身帶有溫度探頭，可靈活監控反應溫度；

3、反應器芯片采用“反應/換熱一體式”設計，一面是反應通道，一面是換熱通道，兩種功能集成在一塊碳化硅板上，極大的提到了換熱效率；

4、換熱系統的冷熱媒可直接注入反應器芯片的換熱通道內，通道采用流線型設計并安裝有擾流擴散器，既滿足了媒介的快速流動，不會產生明顯壓降，又可保證媒介與芯片本體充分接觸，有利于精準控溫；

5、反應器模塊單元帶有特制的保溫隔熱層，使用特殊保溫材料將碳化硅反應器芯片充分包裹，碳化硅芯片與外部金屬部分無接觸，保溫隔熱性能大大提高，有利于節能降耗，同時增加了設備使用中的安全性；

6、本反應器體積緊湊、結構清晰，可方便進行靈活的串聯和并聯操作，充分滿足各種不同工藝場合；

7、反應路徑無任何金屬接觸，進出液口使用專用的錐形連接器，便于快速連接PTFE管線，另外也可根據具體需求定制專用的進出口接頭；

8、碳化硅反應器芯片可靈活定制。本公司具備完整的碳化硅制品生產體系，可根據用戶具體需求進行定制化開發。

三、性能參數

操作條件	性能參數
工作溫度	一般條件下-40-220℃ 可定制超高溫型
工作壓力	50bar 可定制超高壓型
反應器芯片尺寸	實驗室、準工業型：200mm140mm 量產型：∮300mm、200mm300mm
持液量	實驗室型：10ml 中試及準工業型：36ml、66ml 量產型：258ml
通道尺寸	實驗室型： 1.58mm---2mm 中試及準工業型： 2mm---3.2mm 量產型： 3.2mm---6mm
反應通量	實驗室型： 1-20L/H（更大30L/ H）中試及準工業型： 20-100L/H（更大600噸/年）量產型：年通量可達5000噸
進出液接口設置	常規設置為2個反應進液口+兩個換熱介質口
反應單元類型	預熱+混合單元 ● 反應+停留單元 ● 冷卻+淬滅單元可根據需求靈活搭配
